CHIRON FZ 18 W Spindelservice – Vollgarantie

Vonbmsserwis

CHIRON FZ 18 W Spindelservice (SK40) – Komplettüberholung von Demontage bis Montage

  • Spindelhersteller: CHIRON

  • Maschine: CHIRON FZ 18 W

  • Kegel: SK40

In unseren Service kam eine Spindel aus dem Bearbeitungszentrum CHIRON FZ 18 W. Gemeldet wurden zwei Symptome: keine Werkzeugspannung und ein ausgeschlagener SK40-Kegel. Diese Kombination weist meist auf Verschleiß mehrerer Baugruppen hin: der Spannmechanik (Zugstange), der Lager sowie des Kegels selbst. Wir haben den gesamten Prozess übernommen – von der Demontage der Spindel aus der Maschine bis zur Montage gemäß CHIRON-Vorgaben. Dadurch hat der Kunde einen Ansprechpartner, ein Protokoll und volle Verantwortlichkeit auf unserer Seite.

CHIRON FZ 18 W Spindelservice – Demontage, Überholung und Montage (SK40)

Diagnose der CHIRON-Spindel
und Maßnahmenplan

Nach der ersten Prüfung an der Maschine bestätigten wir fehlende Werkzeugspannung und Rundlaufabweichung am Kegel. Mit dem Kunden legten wir folgenden Umfang fest:

  • Überholung und Austausch der Spindellager
  • Aufarbeitung des SK40-Kegels
  • Überholung der Spannmechanik (Zugstange) für SK40
  • und präzises Wuchten der gesamten Einheit.

Zusätzlich setzten wir ein Paket an Nach-Montage-Tests um, damit der Kunde eine vollständig einsatzbereite Spindel erhielt.

Serviceprozess
der CHIRON FZ 18 W Spindel

1. Spindeldemontage und Reinigung
Die Demontage erfolgte beim Kunden vor Ort. Wir sicherten die CHIRON FZ 18 W, trennten die notwendigen Medien, dokumentierten den Prozess und bereiteten die Spindelaufnahme für die erneute Montage vor. Dieser Ablauf verkürzt die Stillstandszeit – die Spindel geht schnell zu uns, während der Arbeitsplatz montagebereit bleibt.
2. Spindellager
Auswahl der Lagerklasse und Vorspannung passend zu Drehzahlen und Lasten des FZ 18 W; Montage unter kontrollierten Bedingungen mit korrekter Vorspannung und Schmierung.
3. SK40-Kegel – Aufarbeitung des ausgeschlagenen Kegels
Schleifen der Kegelfläche, Kontrolle von Rundlauf und Kontaktgeometrie. Das stellt eine wiederholgenaue Spannung sicher und verbessert sichtbar die Oberflächengüte.
4. Werkzeugspannung (SK40)
Inspektion und Überholung der Spannmechanik (Zugstange): Tellerfedern, Führungselemente, Hülsen, Spannsegmente. Nach dem Zusammenbau erfolgten Messung der Spannkraft und Kalibrierung gemäß SK40-Spezifikation und Herstellerempfehlungen.
5. Präzises Wuchten – weniger Vibrationen, bessere Qualität
Nach dem Zusammenbau und den Vorprüfungen ging die Spindel auf die Wuchtmaschine. Präzises Wuchten reduziert Vibrationen deutlich, erhöht die Lagerlebensdauer, verbessert die Oberflächenqualität und die Stabilität bei hohen Drehzahlen.
6. Spindelmontage – gemäß CHIRON-Vorgaben
Nachdem die Spindel die Prüfstandtests bestanden hatte, kehrten wir zum Kunden zurück. Die Montage erfolgte gemäß CHIRON-Vorgaben: saubere Aufnahme, korrekte Anzugsdrehmomente, Anschließen der Medien, Ausrichtkontrolle und Dichtheitsprüfung. Anschließend führten wir Tests an der Maschine durch: Aufwärmprozedur, Schwingungsprüfung, Temperaturkontrolle sowie Überprüfung der Spannkraft mit einem realen SK40-Werkzeug. Der Kunde erhielt Messprotokolle und klare Betriebsempfehlungen.
CHIRON FZ 18 W Spindelüberholung – Lagerwechsel, Aufarbeitung von SK40-Kegel und Spannmechanik CHIRON FZ 18 W Spindelservice – Demontage und Montage gemäß CHIRON-Vorgaben (SK40)

Zusammenfassung der Spindelreparatur
CHIRON FZ 18 W

  • Leistungsumfang: Lagerwechsel, Aufarbeitung des SK40-Kegels, Überholung der Spannmechanik, präzises Wuchten.
  • Ablauf der Überholung: Vor-Ort-Demontage → Service bei BMS → Montage gemäß CHIRON → Tests (Aufwärmen, Schwingungen, Temperatur).
  • Betriebliche Vorteile: ein Protokoll und Terminplan, kürzere Stillstandszeit, planbare Durchlaufzeiten.
  • Protokolle: Messung der SK40-Spannkraft, Wuchtprotokoll, Ergebnisse der Nach-Montage-Tests.
  • Wirkung an der Maschine: stabile Werkzeugspannung, reproduzierbare Kegelgeometrie, geringere Vibrationen, bessere Oberflächen und längere Werkzeugstandzeiten.
  • Sicherheit: vollständige Dokumentation + Vollgarantie und schneller technischer Support von BMS.

Häufige Fragen
zum Spindelservice CHIRON FZ 18 W – SK40-Kegel

Fehlender Werkzeughalt, Fehler beim Werkzeugwechsel, ungewöhnliche Geräusche beim Spannen/Lösen, schlechtere Oberflächengüte nach der Bearbeitung und erhöhte Vibrationen.
Inspektion und Austausch verschlissener Teile (u. a. Tellerfedern, Führungselemente), Reinigung, Kalibrierung sowie Messung der Spannkraft für den SK40-Kegel.
Ja. Sie stellt Ausrichtung, Anzugsdrehmomente und Anschlüsse sicher. Das ist der Schlüssel für leisen Lauf, niedrige Vibrationen und lange Lagerlebensdauer.
Sauberkeit der Aufnahmen und Werkzeuge sicherstellen, Spannkraft überwachen, steigende Vibrationen nicht ignorieren. Eine regelmäßige Inspektion reduziert das Risiko deutlich.

Umfassende Spindelüberholung
CHIRON FZ 18 W

Benötigt Ihre CHIRON-Spindel eine Maßnahme? Wir übernehmen die volle Verantwortung – von Diagnostik und Demontage, über die Instandsetzung bis zur erneuten Montage mit Messprotokollen (inkl. Spannkraft). Kontaktieren Sie uns – wir erstellen Zeitplan und Ausführungsbedingungen.

CHIRON FZ 18 W Spindelreparatur – Demontage und Montage gemäß CHIRON-Vorgaben (SK40)

Ähnliche Beiträge

Reparatur der Elektrospindel der FANUM-Maschine – HSD ES350L

Reparatur der Elektrospindel der FANUM-Maschine – HSD ES350L

Vonbmsserwis
Eine HSD ES350L-Elektrospindel aus einer FANUM-Maschine kam in unser Servicezentrum. Die Einheit zeigte erhöhte Geräuschentwicklung und spürbare Vibrationen bei höheren Drehzahlen. Das sind klassische Anzeichen für Verschleiß von Hochgeschwindigkeitslagern und eine geschwächte Werkzeugspannung (Zugstange). In solchen Fällen zählt eine schnelle, präzise Reparatur, denn jede Stunde Maschinenstillstand verursacht reale Produktionskosten.
DMG MORI Spindelreparatur – ISO40-Konus

DMG MORI Spindelreparatur – ISO40-Konus

Vonbmsserwis
In unseren Service kam eine Spindel aus einem Bearbeitungszentrum DMG MORI. Es handelt sich um eine KESSLER inlineMASTER-Einheit mit ISO40-Konus und einer Maximaldrehzahl von 18 000 rpm. Der Kunde meldete steigende Geräusche bei höheren Drehzahlen, spürbare Vibrationen beim Fräsen sowie gelegentliche Probleme mit dem Werkzeughalt. Nach einem kurzen Gespräch über den Maschinenbetrieb haben wir mit der vollständigen Diagnose begonnen.

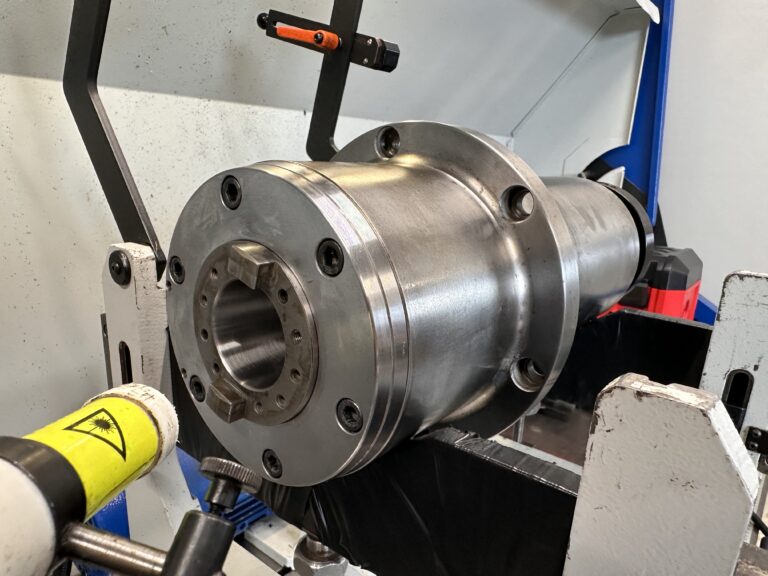

Spindelreparatur der Fräsmaschine HAAS VM-2
