Reparatur der Mori Seiki NH8000 Spindel – Schleifen des HSK A100 Konus

Vonbmsserwis

Komplette Reparatur einer leistungsstarken Mori Seiki NH8000 Spindel mit HSK A100 Kegel

  • Maschine: Mori Seiki NH8000

  • Spindel: Mori Seiki NH8000

  • Kegel: HSK A100

  • Drehzahl: 8.000 U/min

  • Arbeitsumfang: komplette Spindelreparatur, Lagerwechsel, Schleifen des HSK A100 Kegels, Freimachen der Kühlung, Door-to-Door-Service

In unseren Service kam eine leistungsstarke Mori Seiki NH8000 Spindel, die in einem Mori Seiki NH8000 Bearbeitungszentrum arbeitet. Es handelt sich um eine große und anspruchsvolle Spindeleinheit, die für den Betrieb mit einem HSK A100 Kegel und einer Drehzahl von bis zu 8.000 U/min ausgelegt ist.

Bei Spindeln dieser Klasse ist nicht nur der Zustand der Lager entscheidend, sondern auch die Geometrie des Kegels, die Durchgängigkeit der Kühlung und die korrekte Vorbereitung der Spindel für den erneuten Einsatz in der Maschine. Schon geringe Abweichungen am HSK A100 Kegel können die Bearbeitungsgenauigkeit, die Stabilität der Werkzeugspannung und die Wiederholgenauigkeit des gesamten Bearbeitungsprozesses beeinflussen.

Im Rahmen dieser Realisierung haben wir eine komplette Reparatur der Mori Seiki NH8000 Spindel durchgeführt. Der Arbeitsumfang umfasste den Austausch von Präzisionslagern, die Reparatur des HSK A100 Kegels, das präzise Schleifen des Kegels, das Freimachen der Kühlung sowie einen umfassenden Door-to-Door-Transportservice.

Besonders hervorzuheben ist, dass wir für diese Reparatur originale, vom Hersteller vorgesehene Präzisionslager eingesetzt haben. Die Lager wurden direkt aus Japan geliefert und zeichnen sich durch eine erhöhte Belastbarkeit aus, was bei großen Spindeln, die unter anspruchsvollen Produktionsbedingungen arbeiten, besonders wichtig ist.

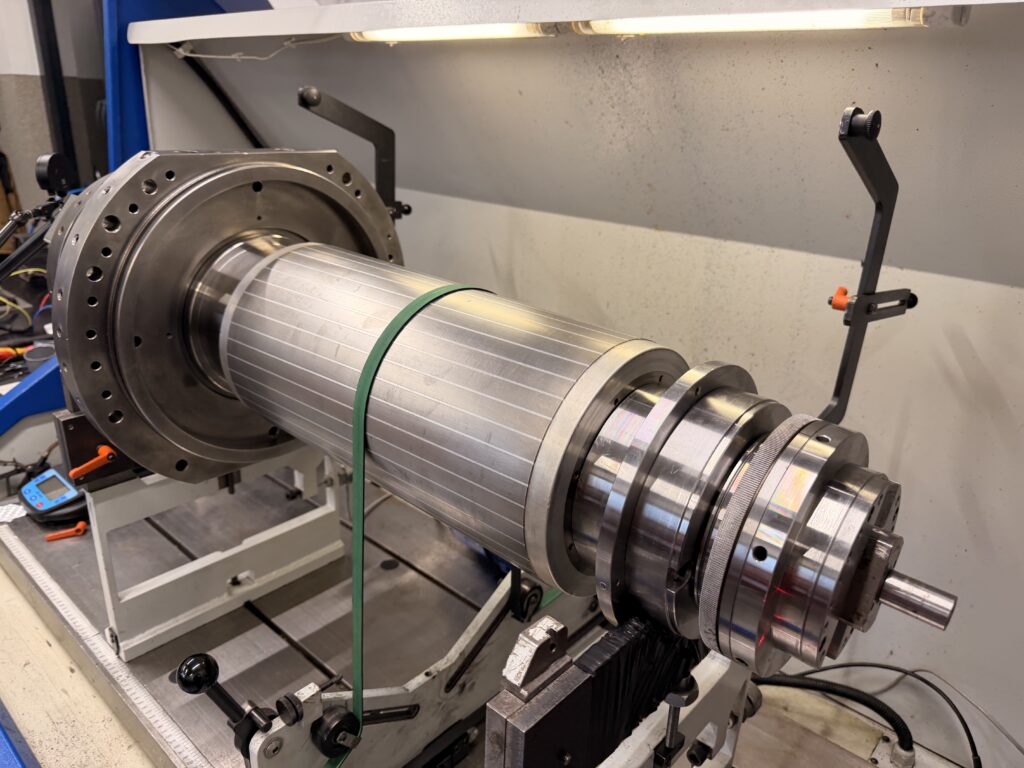

Kontrolle der Mori Seiki NH8000 Spindel nach der Reparatur

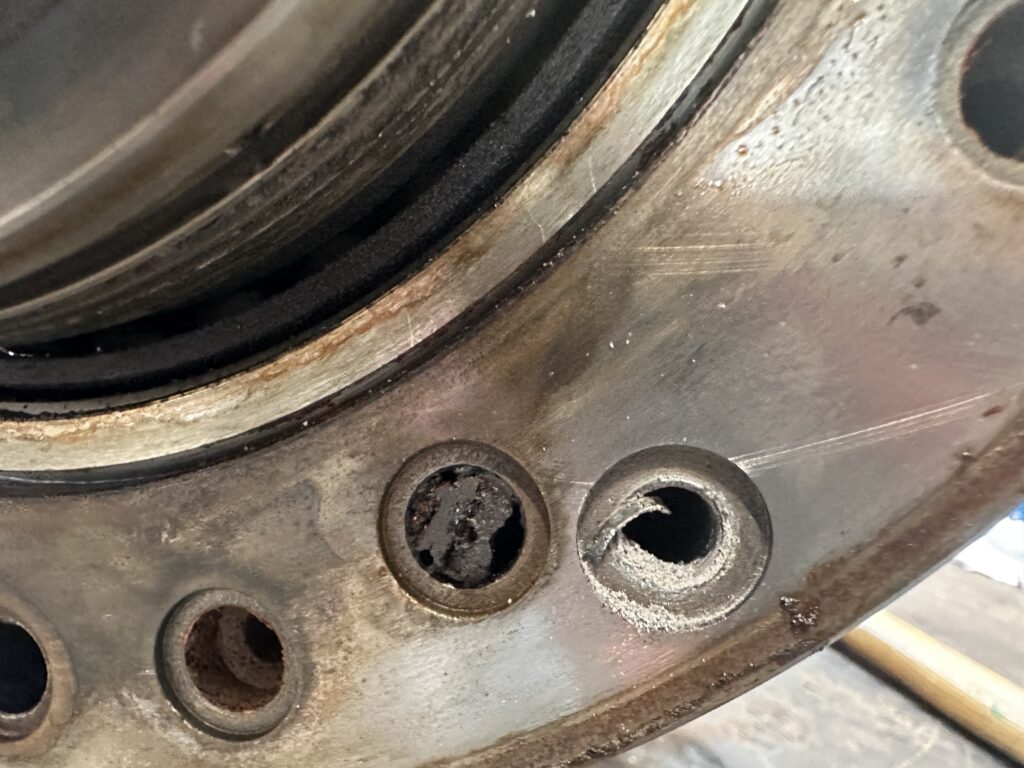

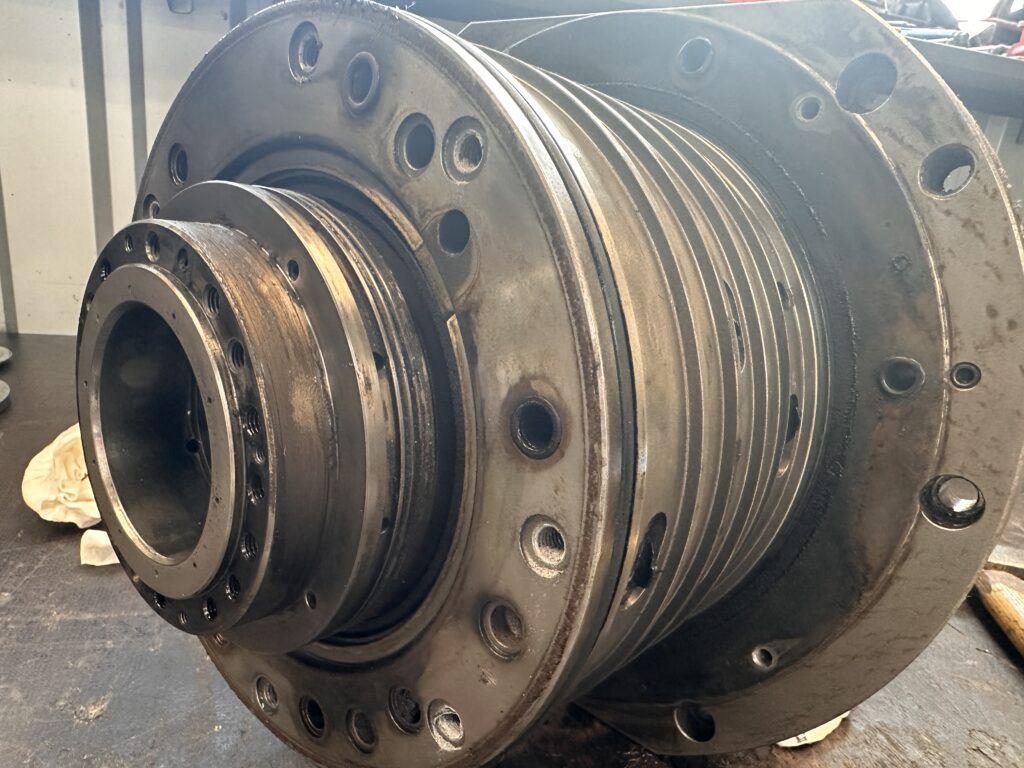

Mori Seiki NH8000 Spindel vor der Reparatur Beschädigte Komponenten der Mori Seiki NH8000 Spindel vor der Reparatur

Serviceprozess
der Mori Seiki NH8000 Spindel

1. Sichere Abholung der Spindel beim Kunden
Die Realisierung begann mit der sicheren Abholung der Spindel im Rahmen unseres Door-to-Door-Services. Bei großen und schweren CNC-Spindeln ist die richtige Transportsicherung besonders wichtig, da präzise Bauteile keinen Stößen, Verschmutzungen oder Beschädigungen der Arbeitsflächen ausgesetzt werden dürfen.
2. Zerlegung und Kontrolle des technischen Zustands
Nach der Lieferung der Spindel in unseren Service haben wir sie zerlegt und eine detaillierte Kontrolle der internen Komponenten durchgeführt. Geprüft wurden der Zustand der Lager, die Kontaktflächen, der HSK A100 Kegel sowie das Kühlsystem.
3. Austausch der Präzisionslager gegen Originallager aus Japan
Einer der wichtigsten Arbeitsschritte war der Austausch der Präzisionslager. In diesem Fall haben wir originale, vom Hersteller vorgesehene Lager eingesetzt, die direkt aus Japan geliefert wurden. Die Lager wurden speziell für diesen Spindeltyp ausgewählt und zeichnen sich durch eine erhöhte Belastbarkeit aus.
4. Reparatur des HSK A100 Kegels
Ein weiterer zentraler Schritt war die Reparatur des HSK A100 Kegels. Der Werkzeugkegel ist für den präzisen und wiederholgenauen Sitz des Werkzeughalters verantwortlich. Sein Zustand wirkt sich daher direkt auf die Bearbeitungsqualität, die Stabilität der Werkzeugspannung und die Standzeit der Werkzeuge aus.
5. Präzises Schleifen des HSK A100 Kegels
Im Rahmen der Reparatur haben wir den HSK A100 Kegel präzise geschliffen. Ziel war es, die korrekte Geometrie und die richtige Kontaktfläche für den Werkzeughalter wiederherzustellen. Nach dem Schleifen wurde der Kegel auf Genauigkeit geprüft.
6. Freimachen der Spindelkühlung
Während der Arbeiten haben wir außerdem die Spindelkühlung freigemacht und den Kühlmittelfluss wiederhergestellt. Ein korrekter Kühlmittelfluss ist für die thermische Stabilität der gesamten Einheit besonders wichtig. Ein blockiertes Kühlsystem kann zur Überhitzung der Spindel, zu schlechteren Betriebsbedingungen der Lager und zu einer kürzeren Lebensdauer der internen Komponenten führen.
7. Auswuchten, Kontrolle und Tests nach der Reparatur
Nach Abschluss der mechanischen Arbeiten wurde die Spindel auf einem Servicestand geprüft. Wir haben die Betriebsparameter kontrolliert, eine Rundlaufmessung durchgeführt und die Spindel nach der Reparatur geprüft, um sicherzustellen, dass die Einheit für den weiteren Betrieb vorbereitet ist.
8. Vorbereitung der Spindel zur Lieferung und Messungen beim Kunden
Nach Abschluss der Reparatur wurde die Spindel für eine sichere Lieferung vorbereitet. Während der Lieferung der reparierten Spindel führen wir außerdem Messungen aller Spindeln mit HSK A100 Kegel beim Kunden durch. Dadurch erhält der Kunde zusätzliche Informationen über den Zustand der übrigen Einheiten und kann künftige Servicearbeiten besser planen.

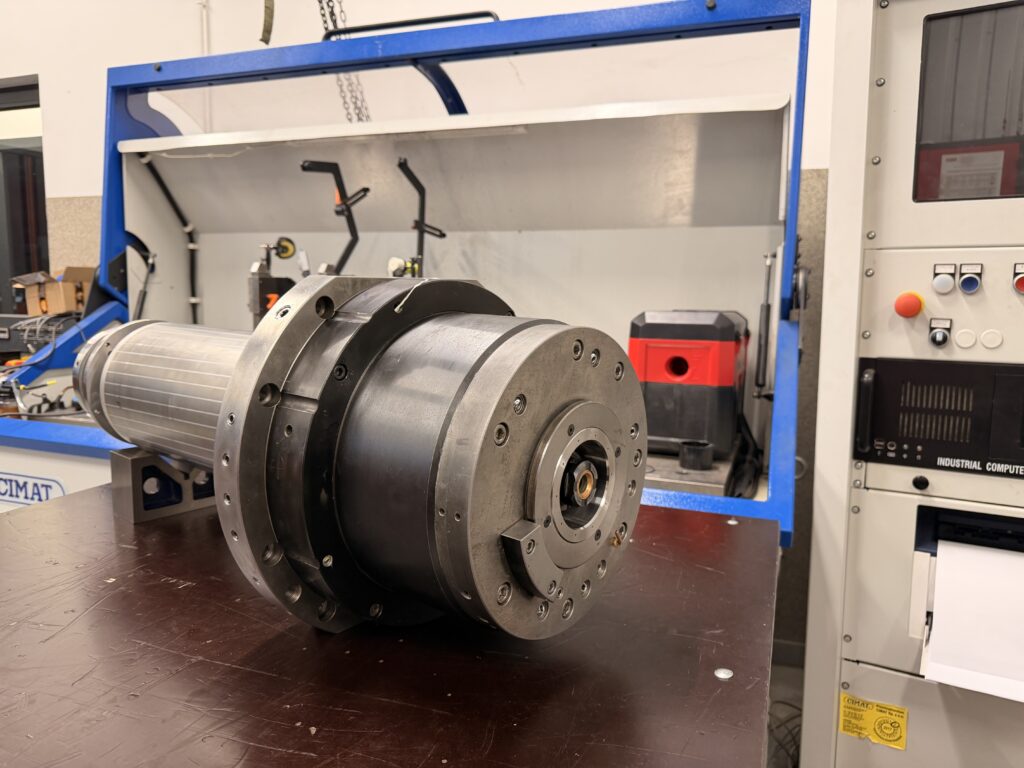

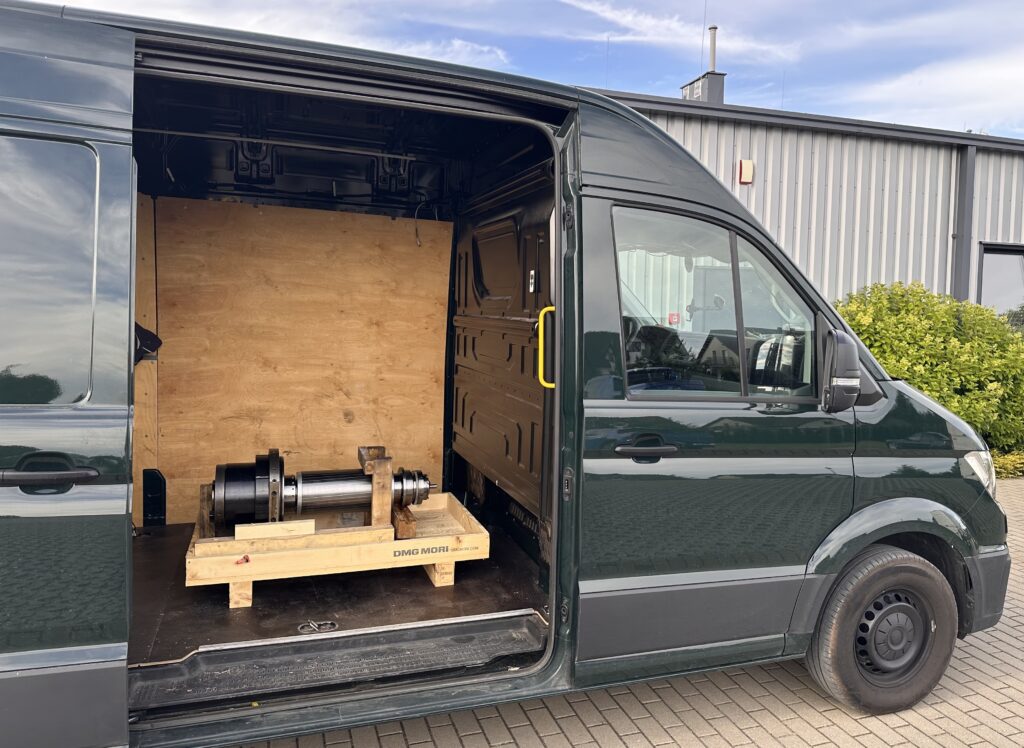

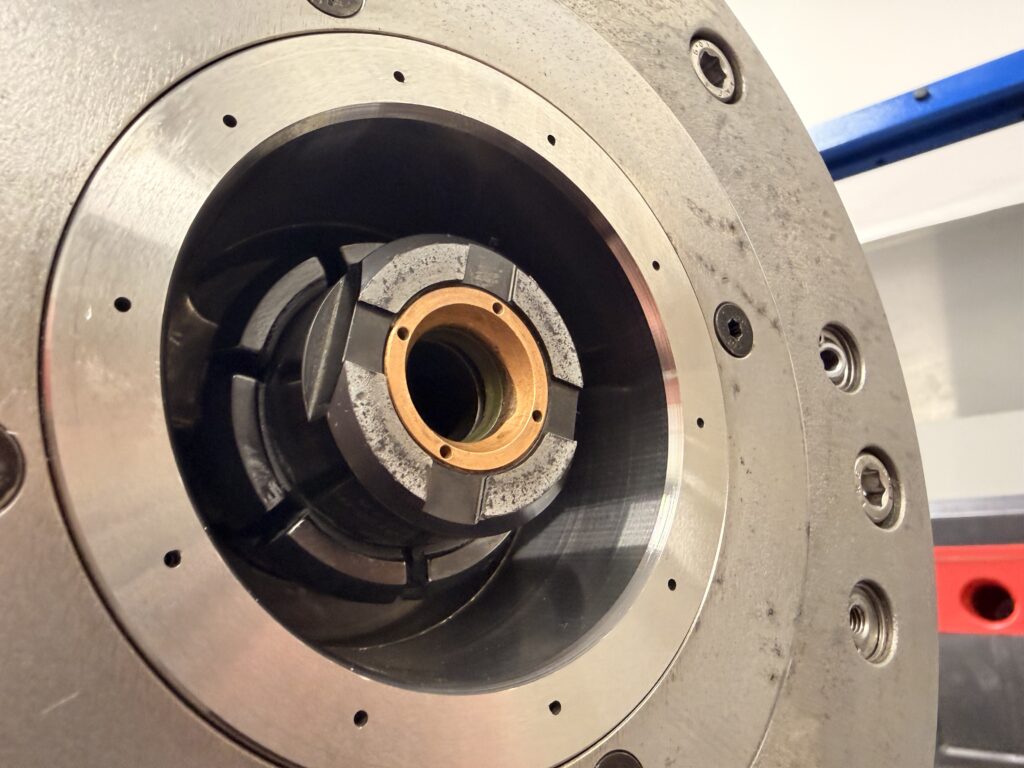

Door-to-Door-Transport der Mori Seiki NH8000 Spindel Service der Mori Seiki NH8000 Spindel mit HSK A100 Kegel Schleifen des HSK A100 Kegels der Mori Seiki NH8000 Spindel

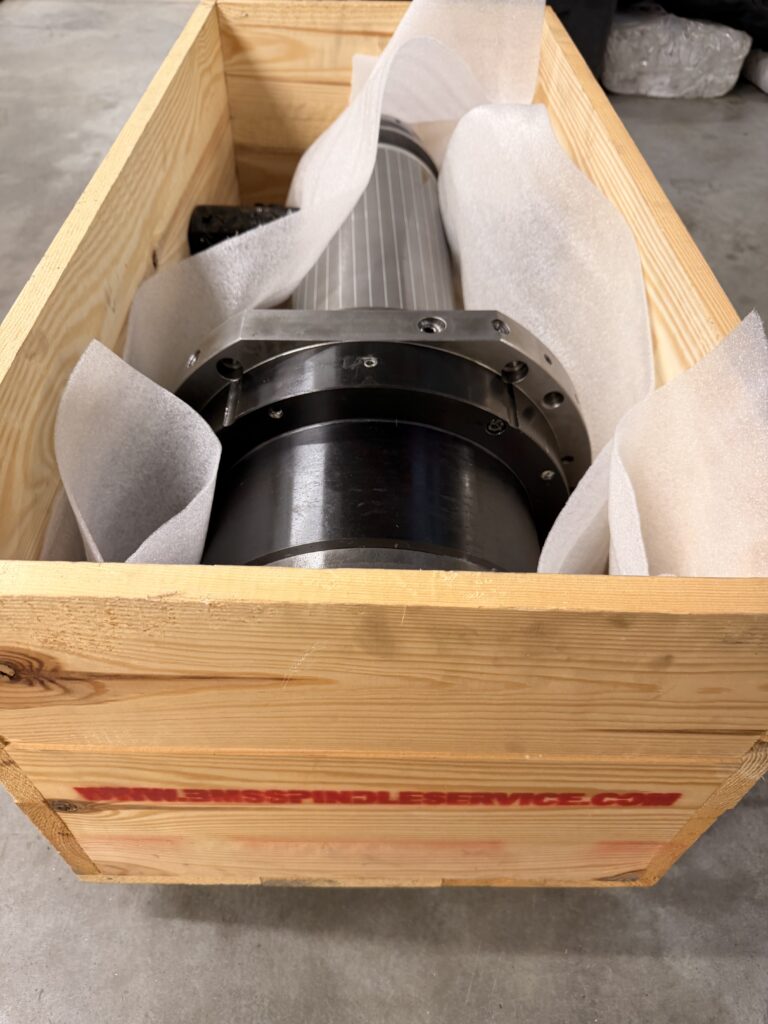

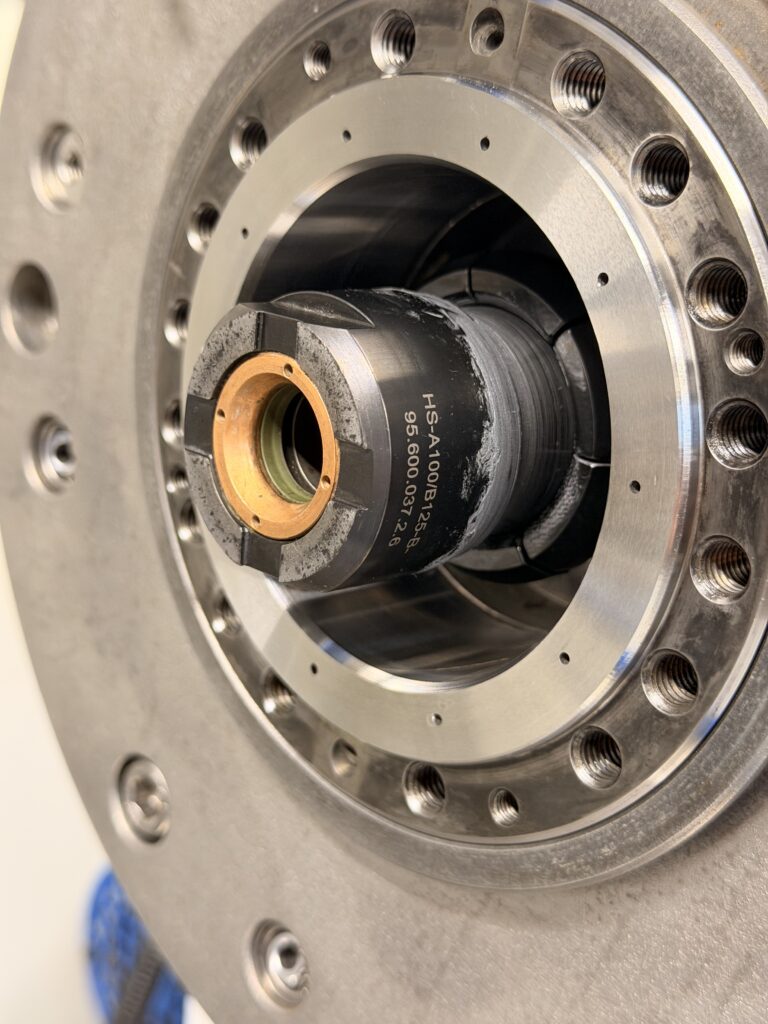

Reparatur des HSK A100 Kegels der Mori Seiki NH8000 Spindel Mori Seiki NH8000 Spindel für den Transport verpackt

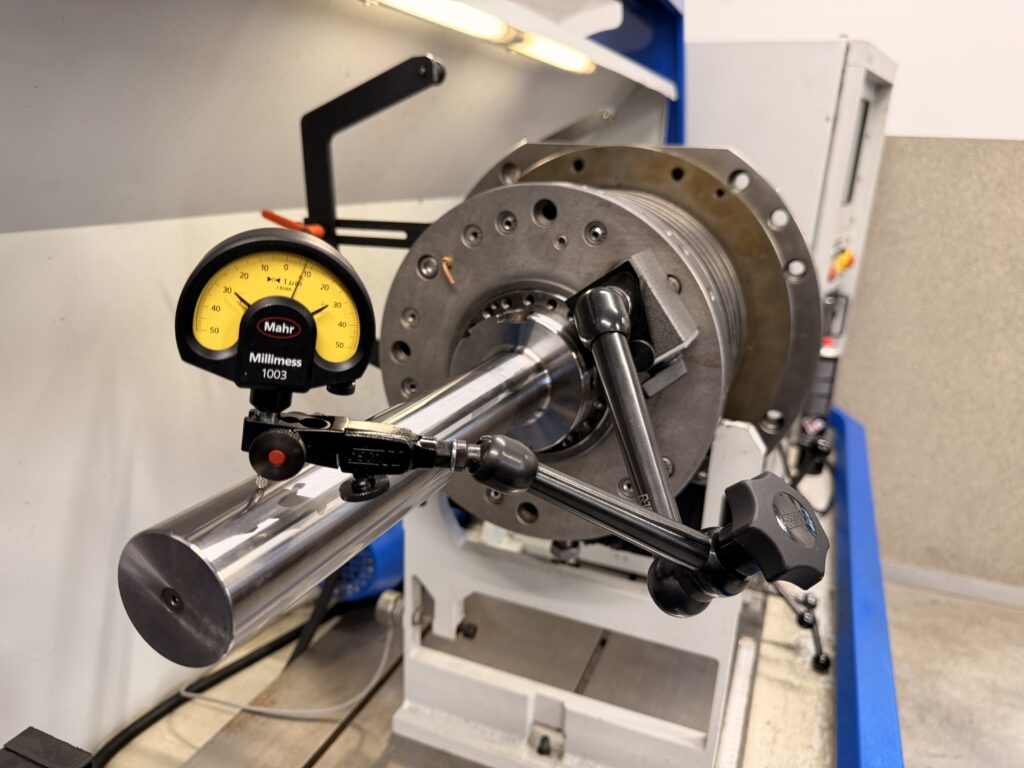

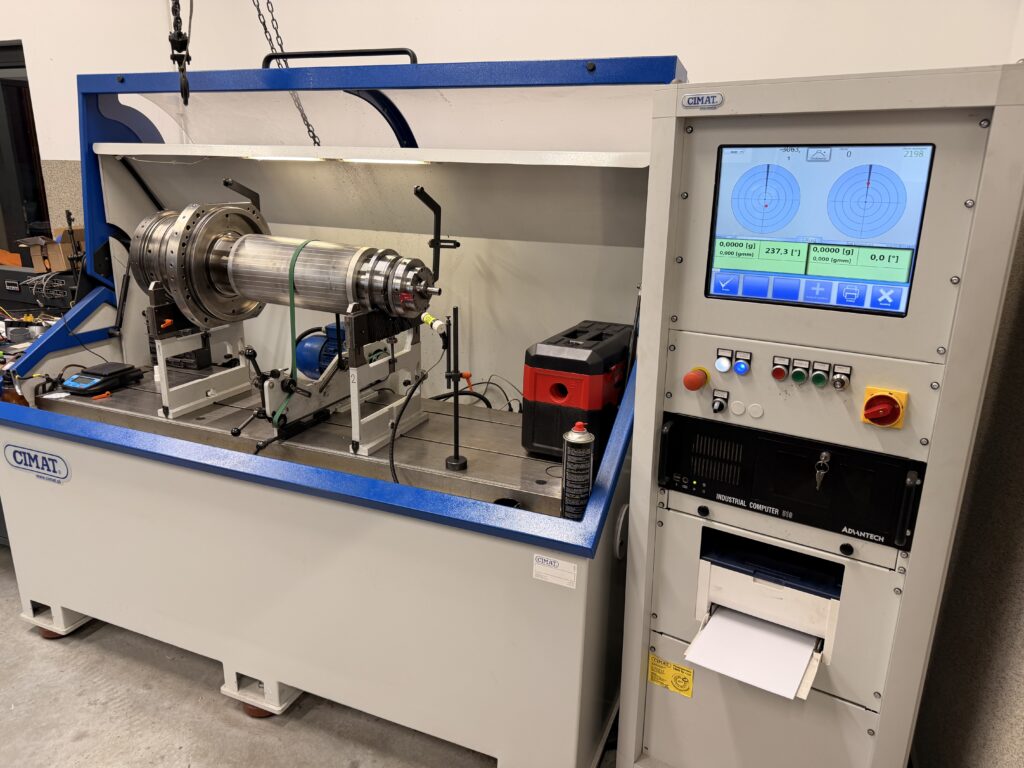

Auswuchten der Mori Seiki NH8000 Spindel auf einer CIMAT Maschine Rundlaufmessung der Mori Seiki NH8000 Spindel nach der Reparatur

Zusammenfassung der Spindelreparatur
Mori Seiki NH8000 HSK A100

  • Arbeitsumfang: Austausch der Präzisionslager gegen originale, vom Hersteller vorgesehene Lager, Reparatur des HSK A100 Kegels, präzises Schleifen des Kegels, Freimachen der Kühlung sowie Kontrolle nach der Reparatur.
  • Eingesetzte Lager: originale Präzisionslager, direkt aus Japan geliefert und für den Betrieb in der großen Mori Seiki NH8000 Spindel ausgewählt.
  • Kegelreparatur: Wiederherstellung der korrekten Geometrie des HSK A100 Kegels, Verbesserung der Kontaktfläche des Werkzeughalters und Reduzierung des Risikos von Werkzeugrundlauf.
  • Spindelkühlung: Freimachen der Kühlkanäle zur Verbesserung der thermischen Stabilität der Spindel während des Betriebs unter Last.
  • Transport: sichere Abholung und Lieferung der Spindel im Rahmen des Door-to-Door-Services mit entsprechender Sicherung der Einheit während des Transports.
  • Zusätzliche Kontrolle beim Kunden: während der Lieferung der reparierten Spindel messen wir alle Spindeln mit HSK A100 Kegel, die sich beim Kunden befinden.

Häufig gestellte Fragen
zur Reparatur der Mori Seiki NH8000 Spindel

Der HSK A100 Kegel ist für den korrekten Sitz des Werkzeughalters verantwortlich. Wenn seine Oberfläche verschlissen, uneben oder mit zu hohem Rundlauf behaftet ist, kann dies zu Problemen mit der Bearbeitungsgenauigkeit, zu Vibrationen und zu schnellerem Werkzeugverschleiß führen.
Nicht immer. In vielen Fällen löst der reine Lagerwechsel nicht alle Probleme. Wenn der Kegel verschlissen ist, die Kühlung blockiert ist oder die Spindelgeometrie kontrolliert werden muss, ist eine komplette Reparatur mit mehreren Serviceschritten erforderlich.
Die Messung der übrigen Spindeln mit HSK A100 Kegel ermöglicht es, ihren technischen Zustand zu beurteilen und potenzielle Probleme zu erkennen, bevor sie zu einem Ausfall führen. Das ist besonders wichtig in Produktionsbetrieben, in denen Maschinenstillstand hohe Kosten verursachen kann.
Ja. Bei dieser Realisierung haben wir den Door-to-Door-Service übernommen, also die sichere Abholung der Spindel beim Kunden und die Lieferung der reparierten Einheit nach Abschluss der Servicearbeiten.

Komplette Reparatur von CNC-Spindeln
für Mori Seiki und andere Hersteller

Die Reparatur der Mori Seiki NH8000 Spindel zeigt, wie wichtig ein umfassender Ansatz beim Service großer Spindeleinheiten ist. Lagerwechsel, Reparatur des HSK A100 Kegels, Freimachen der Kühlung, Rundlaufkontrolle, Messung der Spannkraft und sicherer Transport sind Arbeitsschritte, die sich direkt auf die spätere Stabilität des Maschinenbetriebs auswirken.

Wenn Sie eine CNC-Spindelreparatur, das Schleifen eines HSK A100 Kegels, eine Spannkraftmessung oder einen vollständigen Door-to-Door-Service benötigen, kontaktieren Sie uns. Wir wählen den Arbeitsumfang passend zum Zustand der Spindel aus und bereiten die Einheit für den sicheren Betrieb in der Werkzeugmaschine vor.

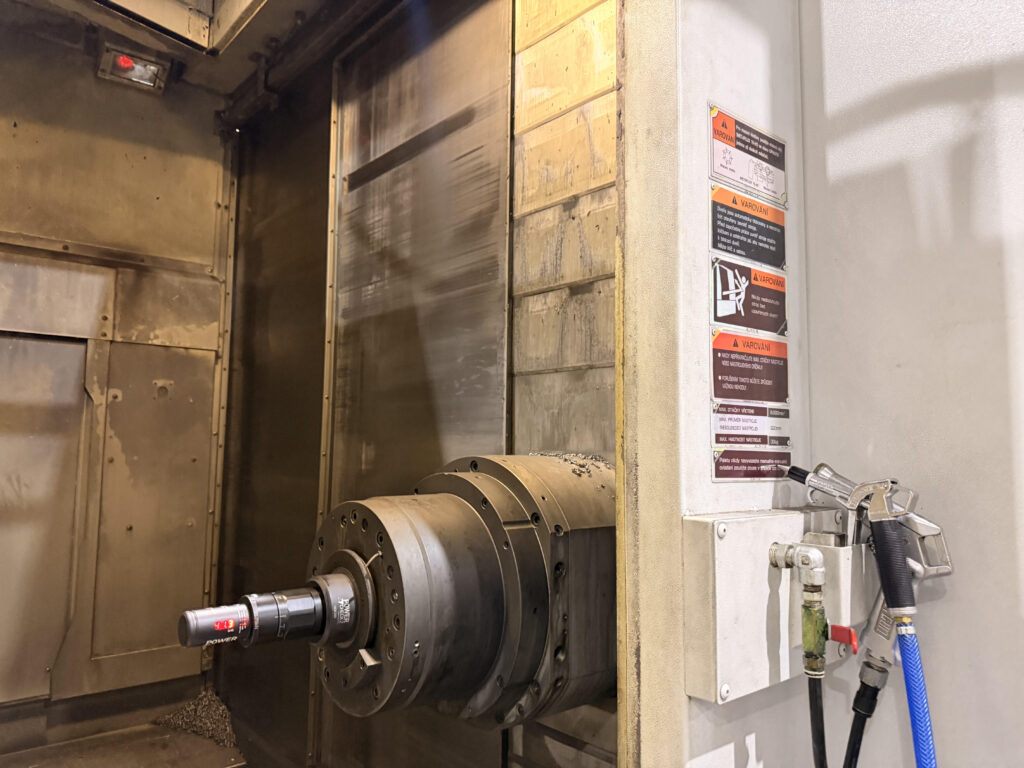

Spannkraftmessung der Mori Seiki NH8000 HSK A100 Spindel
